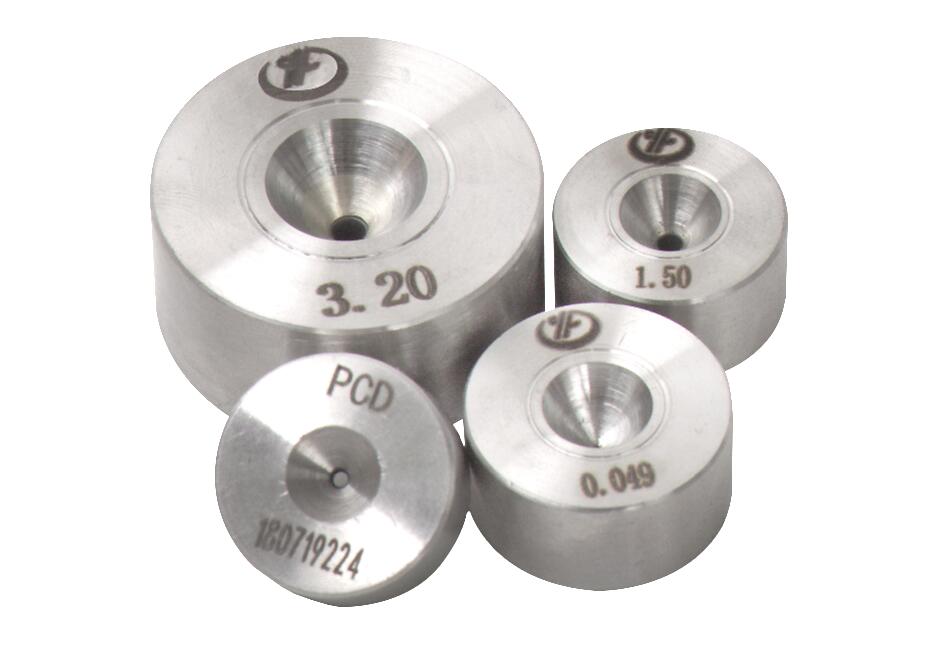

进口聚晶拉丝模

点击次数:   更新时间:2020-04-28 23:40     来源:http://www.lasimochang.com/【关闭

进口聚晶拉丝模是由金刚石微粉在金属催化剂(钴)作用下,采用高压,高温工艺烧结而成。在严格的工艺控制条件下,金刚石微晶颗粒间形成金刚石健结合,从而使其具有与天然金刚石类似的高硬度及高导热性,同时,由于金刚石微粉为不规则排列,使聚晶金刚石表现为各向同性,加工时不必考虑其取向,且具有更好的韧性及耐磨性。



我公司采用不同种类的聚晶金刚石为原材料,是一种超细均匀颗粒经高温,高压结晶而成,可保证线材的不圆度和具有表面光洁度高,拉丝寿命长,在长时间拉丝过程中很难出现模具磨损和扁线现象。





 进口聚晶拉丝模适用范围
软线用拉丝模

线材:金、银、白金、黄铜、磷青铜、铝等。
硬线用拉丝模
线材:铁线、不锈钢线、镍线、铬线、钼线、钨线、铜包钢线等。



进口聚晶拉丝模技术标准:

孔径(mm)



公差(μm)



圆度(μm)



外壳尺寸(标准规格)
外径(mm) 厚度(mm)
φ0.050~0.099 1 0.5 25 8
φ0.100~0.499 2 1 25 8
φ0.500~0.999 4 2 25 10
φ1.000~1.999 6 3 25 12
φ2.000~10.000 8 4 30 15



外壳尺寸及孔径公差客户可指定,本公司亦可供应



各种线材标准孔形设计如下:(客户亦可自行设计孔形)



线材

硬线用

软线用

部位名称

不锈钢

铜包钢

钨、钼

铜线

铝线

入口 80° 80° 80° 80° 80°
润滑角 35° 35° 35° 35° 35°
压缩角 14°±2° 14°±2° 12°±2° 16°±2° 18°±2°
平行区 0.2D~0.5D 0.2D~0.6D 0.2D~0.8D 0.2D~0.5D 0.2D~0.5D
减压角 25°±5° 25°±5° 25°±5° 25°±5° 25°±5°
出口 60° 60° 60° 60° 60°
